stylové řešení pro kotvení konstrukcí na plochých střechách

  • jednoduchý a mnohostranně využitelný konstrukční prvek, určený pro vytvoření univerzálních liniových kotevních míst na plochých střechách s PVC-P fóliemi
  • umožňuje přímé přikotvení kabelových drah, potrubních systémů apod. nebo roznášecích roštů pro těžší konstrukce, např. pro fotovoltaické panely
  • skládá se z PVC profilu vyrobeného z UV stabilizovaného polymeru a z výztuhy ze silnostěnného otevřeného hliníkového U profilu; součástí FIXPROFILu může být i předchystaný upínací prvek (šroub, závitová tyč s matkou a nebo konzole), který usnadní návazné instalace
  • FIXPROFIL je kompatibilní s většinou PVC-P folií, k nimž se jednoduše horkovzdušně navařuje ručním svařovacím přístrojem
  • je levný, účinný a univerzální a vyznačuje se rychlou a jednoduchou montáží
  • životnost FIXPROFILu je výrazně delší než má samotná polymerní krytina - je to dáno tloušťkou 2,5 mm vs. 1,5 mm u fólie
  • svojí konstrukcí nebrání odtoku vody

Typy, rozměry a geometrie

Profile
A (mm) B (mm) délka (mm) E (mm) F (mm) Tloušťka (mm)
Plastový profil 93,5 30 20 - 2000 2,5
U-hliníkový profil 20 - 2000 25 25 2,0

Rozměr A je u plastové části FIXPROFILu dostatečně široký na to, aby pod volnými okraji bylo možné vytvořit horkovzdušný svár alespoň 30 mm.

Délka FIXPROFILu a tím i plastové a hliníkové části je vyráběna v několika rozměrech a většinou je volena projekt od projektu. Základní délky jsou 25, 50, 100, 150 a 200 cm.

Zejména pro složitější konstrukce, jako jsou fotovoltaické elektrárny, je nutné se nad typem, délkou a umístěním FIXPROFILu zamyslet. Provádíme proto přesné návrhy dle rozměrů střechy, panelů, větrné zátěže. Tím se optimalizuje potřeba materiálu a práce a současně ale dbáme na dostatečné zabezpečení celkové konstrukce proti působení vnějších či vnitřních sil.

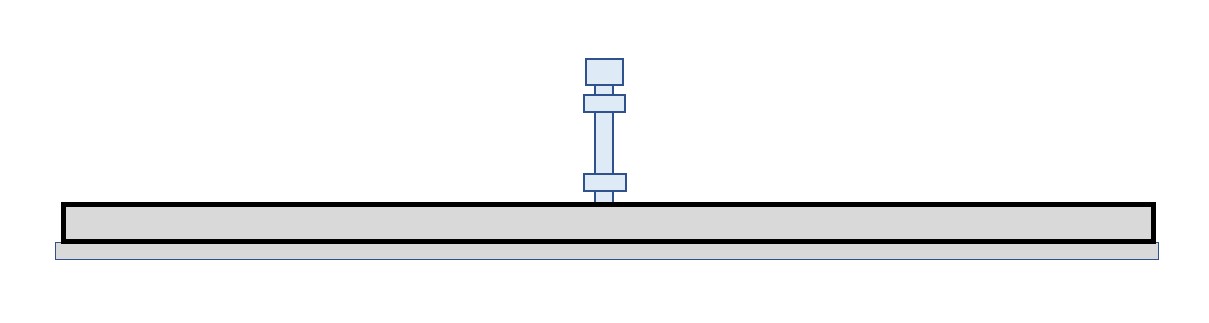

FIXPROFIL se šroubem

Ve FIXPROFILu je namontován M10 šroub se šestihrannou hlavou a dvěma matkami. Toto řešení je vhodné pro situace, kdy FV panely nebudou nakloněny a při instalaci FIXPROFILů máme k dispozici i solární profily. Ideální pro montéry FV panelů, kteří se naučili i svařovat a nevyužívají služby izolatérské firmy. FIXPROFILy se jednoduše nasouvají do solárních profilů s roztečí dle navrženého řešení. Odpadá tak složité vyměřování vzdáleností pomocí metru a udržování rovin. Následně si fixou uděláme značky, kde budou FIXPROFILy umístěny, místa pod nimi se očistí a může se navařovat. Pro vyrovnání případných nerovností na střeše je možné šroub vytáčet po uvolnění spodní matky.

FIXPROFIL s konzolí

Varianta primárně pro izolatérské firmy, které mají instalovat konstrukci pro dodavatele FV elektrárny. Pro izolatéry je práce s FIXPROFILy jednoduchá. Důležité je dodžet roviny a také správné rozteče FIXPROFILů po dohodě se solární firmou a to jak horizontálně tak vertikálně. Rozměry FV panelů jsou různé a tak i rozteče se mohou lišit. Jakmile jsou FIXPROFILy navařené, pro montéry panelů je to pak velké ulehčení práce, kdy na střeše již nic měřit nemusí a ihned instalují solární profily pomocí svých t-šroubů - konzole má pro ně připravený otvor.

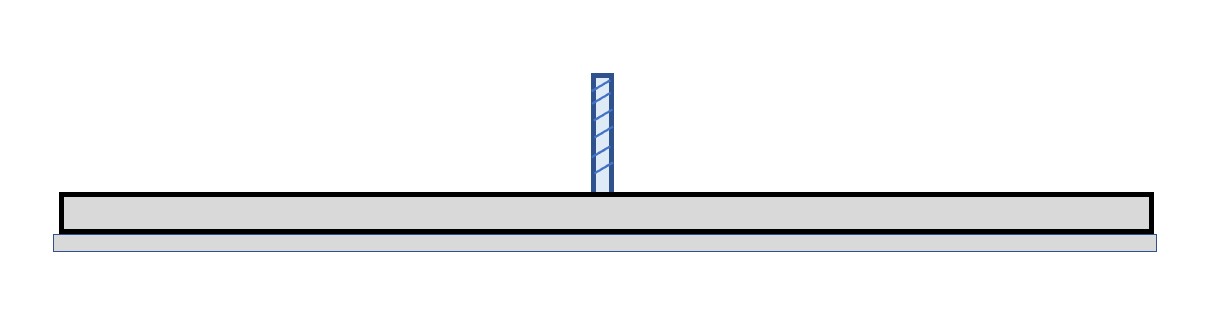

FIXPROFIL se závitovou tyčí

Zabudovaná závitová tyč o průměru 10mm je vhodná pro projekty, kde FV panely nejsou umístěny naležato ale v náklonu na nějakých konstrukcích trojúhelníkového typu. Stačí aby v konstrukci byly otvory. Tu pak lehce nasadíme a dotáhneme matkou. Běžně se tyto konstrukce přitěžují množstvím betonových dlaždic a obrubníků, což je spousta hrubé práce a přesunu materiálu. Často také zabezpečení proti sání větru není tímto způsobem dostatečné, či naopak přetěžuje objekt a vrstvy střešního pláště. FIXPROFIL nahradí zátěž a díky přesným výpočtům i celou konstrukci zabezpečí proti větru.

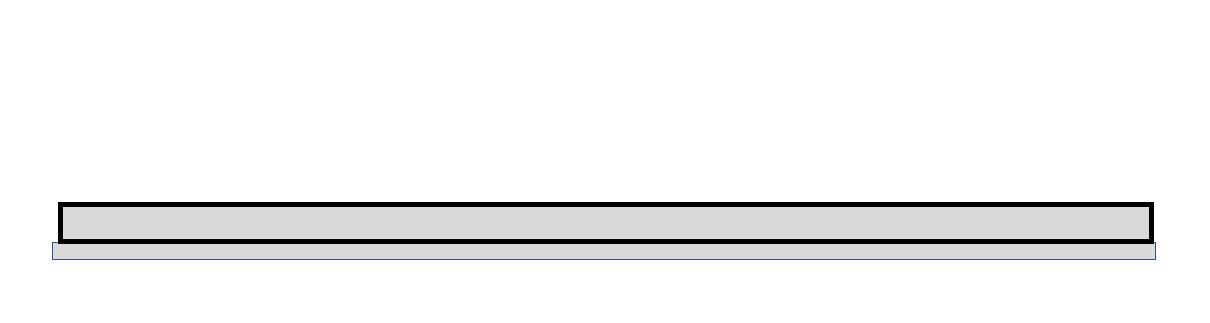

FIXPROFIL standard

FIXPROFIL standard je pro další způsoby ukotvování a využití jiných mezikusů. Připadně pro instalace kabelových drah, vedení hromosvodů, umístění klimatizačních jednotek, vzduchotechniky, uchycení terasových prken, atd.

Montáž

  • Ujistěte se, že hydroizolační vrstva na vaší střeše je z PVC.
    TPO, EPDM, ECB, PIB, aj. nelze svařovat s PVC.
  • V případě pochybností o druhu střešní fólie, nebo v případě starší fólie ověřte kompatibilitu s FIXPROFILem navařením na střešní fólii a trhovou zkouškou.
  • FIXPROFIL je doporučeno přednostně orientovat po spádnici a souběžně s podélnými přesahy fólie. Pod přesahy jsou umístěny kotevní prvky (šrouby a teleskopy) hydroizolace a ty potom využíváme při navrhování typu FIXPROFILu. Vzhledem ke konstrukčnímu uspořádání profilu je ale možná i orientace kolmo na spád nebo kolmo na podélné přesahy, aniž by FIXPROFIL bránil odtoku vody.
  • V nejbližším okolí plastového profilu musí být v případě montáže fotovoltaických panelů minimálně jeden kotevní prvek použitý pro kotvení fólie v přesahu nebo doplňující kotevní prvek vodotěsně převařený kruhovou záplatou. Každý kotevní prvek má dánu tzv. únosnost (odolnost větrné zátěži). Délka FIXPROFILu, tj. typ, je pak navržena dle výpočtu a to tak, aby součet únosnosti kotevních prvků propojených navařeným FIXPROFILem, byla dostatečná pro odolání působení větrných sil. A to vztaženo buď na m2 plochy, nebo na celý set FV panelů. Pokud se na FIXPROFIL připevňují pouze nízké a lehké prvky typu kabelové dráhy apod., nejsou kotevní prvky pod FIXPROFIL nutné. Pokud se FIXPROFIL aplikuje na lepenou fólii, musí se kotevní prvky doplnit pod každý FIXPROFIL.
  • FIXPROFIL je dodáván s jedním nebo více šrouby M10 se šestihranou hlavou, se závitovou tyčí, konzolí nebo i samostatný (typ standard). Kotvení do hliníkového vložky se pak provádí samovrtnými nerezovými šrouby délky max. 25 mm s těsněním pod hlavou šroubu.
